BD-10/20KV/4000A变压器套管
变压器套管是变压器内部的高、低压引线引到油箱外部的出线装置，具有规定的电气强度和足够的机械强度。与套管连接的线 圈，其电压等级决定了套管的绝缘结构。套管的使用电流决定了导电部分的截面和接线头的结构。
普通型套管
1.使用条件及性能 1.1 环境温度
1.2普通型套管不超过1000m,加强型及防污型套管使用地点海拔离度不超过2500m。
1.3普通型套管适用于轻污秽地区，防污型套管适用于重污秽地区c 1.4安装角度：垂直或倾斜角度不超过30°。
| 额定电压（KV） | 最高电压（KV） | 60秒工频耐受电压（有效值） | 雷电冲击干耐受电压（峰值） | |
| 干 | 湿 | 全波 | ||
| 1 | 8 | |||
| 6 | 7.2 | 26 | 23 | 60 |
| 10 | 12 | 42 | 30 | 75 |
| 35 | 40.5 | 98 | 80 | 200 |
| 66 | 72.5 | 147 | 140 | 325 |

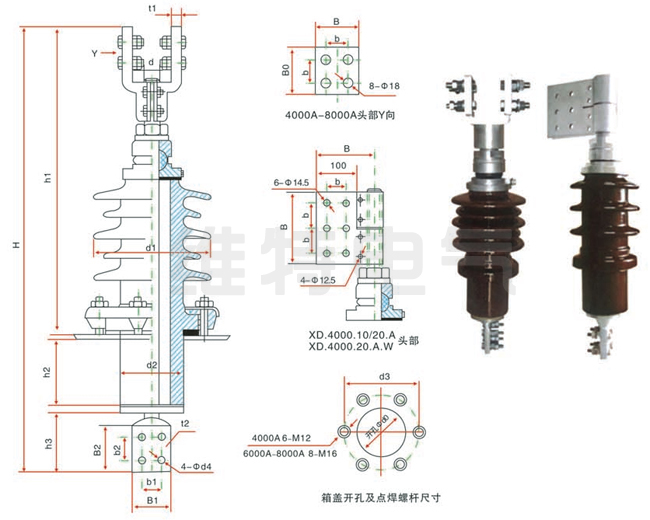

外形尺寸：

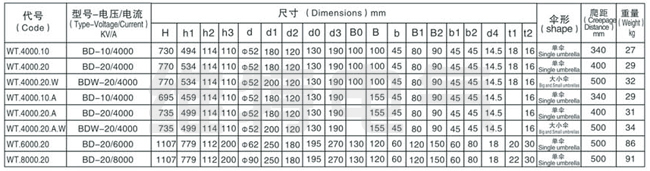

套管技术参数及外形尺寸：
