变压器套管:是将变压器线圈引到油箱外的绝缘装置，既是导线对油箱的绝缘，也是导线的固定装置。
变压器运行中，套管长期通过负载电流，当外部发生短路时，通过短路电流。

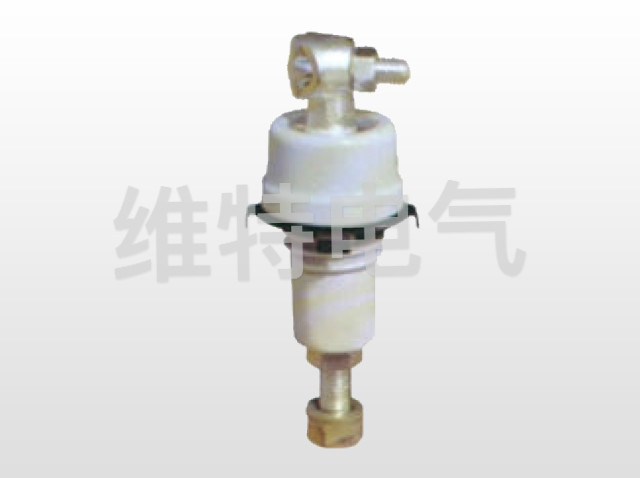

变压器套管是变压器箱外的主绝缘装置。变压器的出线须穿过绝缘套管，使出线、出线与变压器外壳绝缘，同时起到固定出线的作用。由于电压等级不同，绝缘套管有纯瓷套管、充油套管和电容套管。纯瓷套管主要用于10kV及以下的变压器。导电铜棒插入瓷套中，瓷套空气绝缘。充油套管主要用于35kV变压器。瓷套内充油，导电铜棒插入瓷套内，瓷套外包绝缘纸。电容套管由主绝缘电容器芯子、外绝缘上下瓷片、连接套管、储油柜、弹簧组件、底座、均压球、测量端子、接线端子、橡胶垫圈、绝缘油等组成。，用于100kV以上的高压变压器。
变压器套管的结构是怎样的？
套管主要由电容器芯子、储油箱、法兰和上下瓷套组成。主绝缘是电容核心，由串联的同心电容组成。它封闭在由上、下瓷套、储油箱、法兰和底座组成的密封容器中。容器内装有处理过的变压器油，使内部主绝缘成为油纸结构。外壳主要部件之间的接触面衬有耐油橡胶垫圈。储油箱中的一组弹簧所施加的中部压力使每个部件完全密封。法兰上有通气塞、取油装置和介损和局部放电(局放)测量套。操作时，须盖上测量装置的盖子，确保端屏接地，严禁开路。
与套管变压器高压引线的连接方式有穿线和导杆载流。
